Додавання таблиць

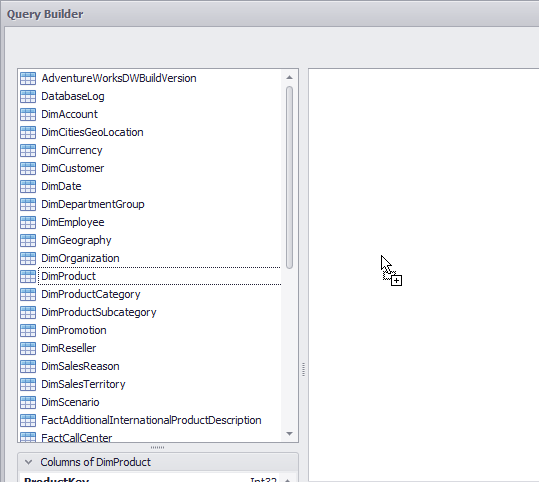

Для того щоб додати таблицю необхідно або її перетягнути в Панель Діаграма або двічі клікнути по ній:

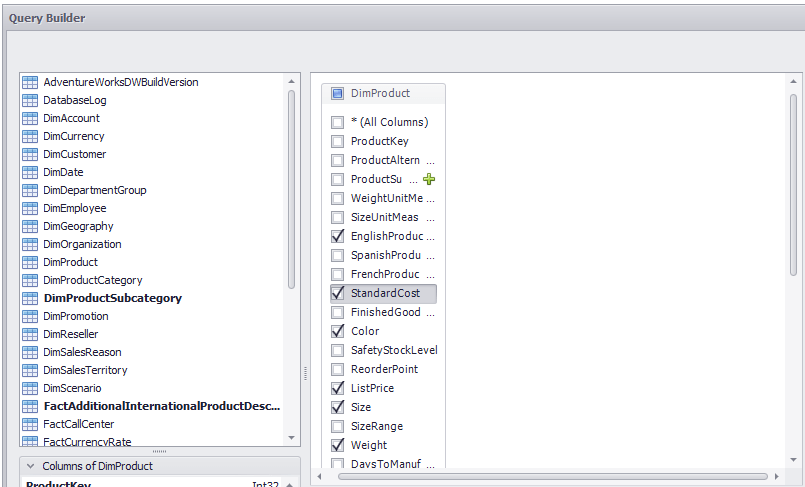

Потім оберіть необхідні колонки:

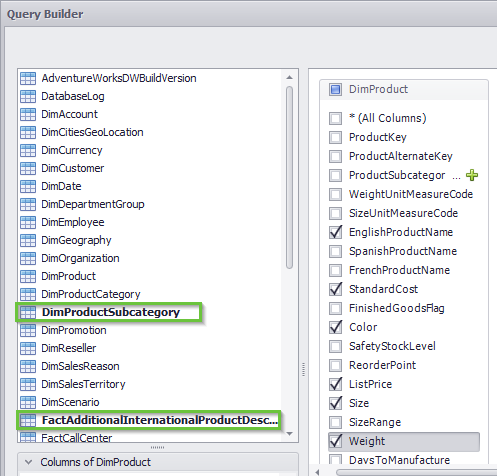

Зверніть увагу, що якщо в панель Діаграма додана хоча б одна таблиця, то в панелі Таблиць виділяться таблиці, які мають зв’язок з будь-якою нещодавно доданою таблицею:

Щоб приєднати до вже доданої таблиці іншу таблицю необхідно:

• Або натиснути кнопку поруч зі стовпцем зовнішнього ключа (ProductSubcategoryKey на зображенні вище);
• Або перетягнути з панелі Таблиця виділену таблицю в панель Діаграма.

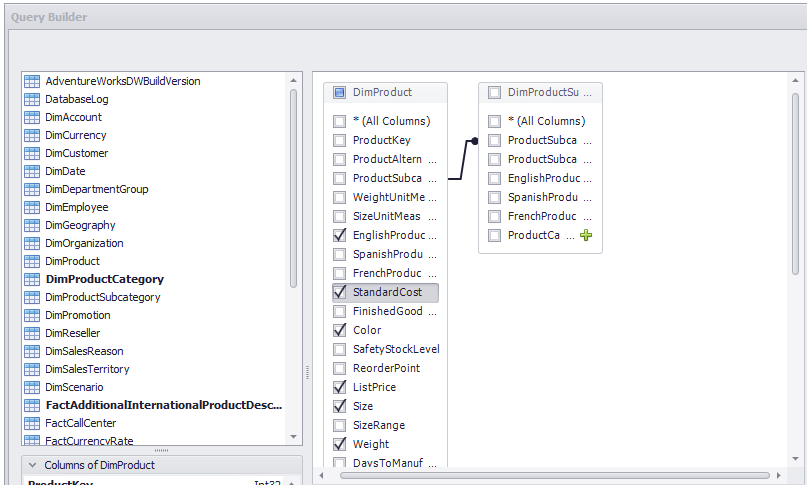

Після чого Query Builder відобразить зв’язок між двома таблицями:

При необхідності зв’язок між таблицями можна відредагувати. Для цього клікніть на необхідному зв’язку правою кнопкою миші і в контекстному меню виберіть пункт Edit Relation:

В результаті відкриється наступне вікно:

Join type – тип зв’язку між таблицями.

У випадаючому списку доступні наступні типи зв’язку між таблицями:

• Inner join – внутрішній зв’язок
• Left outer join – зовнішній лівий зв’язок

Далі необхідно в випадаючому списку вибрати ім’я, по якому буде відбуватися прив’язка даних:

При необхідності зв’язок з таблицею можна видалити:
