Графік

Для створення графіка необхідно у вікні дизайнера дешборда на панелі інструментів клацнути на іконці Графік:

В результаті з’явитися новий елемент дешборда:

Ліве поле містить наступні параметри графіка:

• Значення – міра, дані відображаються на осі Y;
• Аргументи – вимір, дані відображаються на осі Х;
• Ряди – вимір, дані які використовуються для створення серій.

В поле правіше буде розташований сам графік.

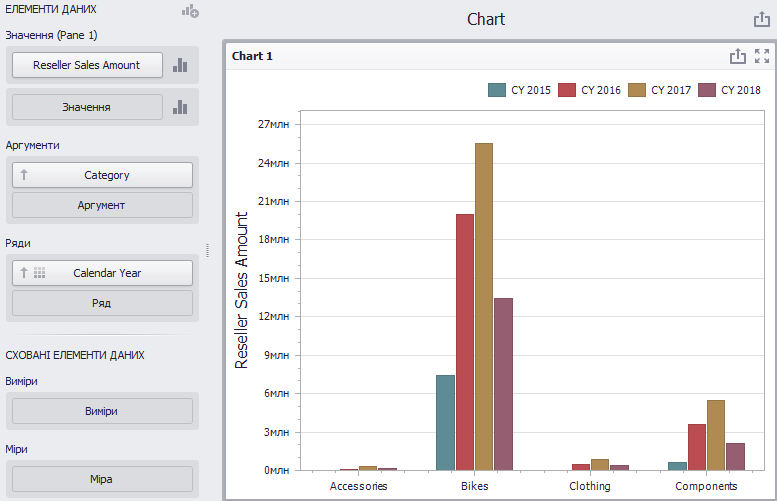

Давайте побудуємо графік, на якому будуть відображатися обсяги продаж категорій товаром по роках. Заповнивши поля як на малюнку, Ви отримаєте наступний графік:

Давайте змінимо його тип:

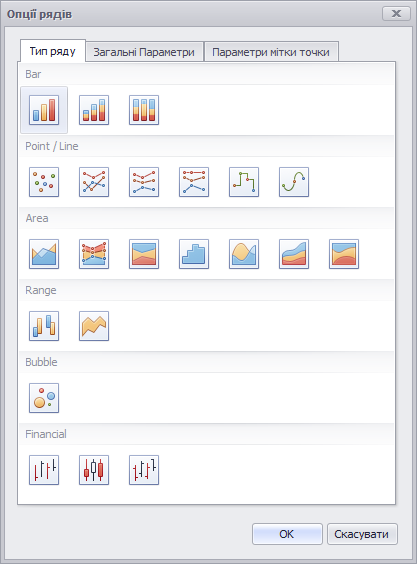

Відкриється вікно наступного вигляду:

Перша закладка Тип ряду у дозволяє перевизначити тип графіка. Серед усіх запропонованих варіантів виберемо Нормована Гістограма:

Закладка Загальні параметри містить наступні можливості:

• Побудувати на допоміжній осі – дані відображаються на допоміжній осі;
• Ігнорувати порожні точки – не відображати на графіку нульові значення;
• Показувати маркери точок – для графіка типу Область відображати маркери точок.

Тут нічого міняти не будемо.

На закладці Параметри мітки точок доступні такі можливості:

• Вміст:
  • Select All – вибрати усе
  • Аргумент
  • Назва серії
  • Значення – значення міри
  • Відсоток
• Режим перекриття:
  • За замовчуванням – приховати мітки, що перекриваються;
  • Немає – відображати всі мітки;
  • Приховати мітки, що перекриваються – режим приховати мітки, які перекриваються, відключений (будуть відображені всі мітки без перетину).
• Орієнтація:
  • За замовчуванням – мітки розташовані горизонтально;
  • Повернути праворуч – поворот міток на 90 градусів за годинниковою стрілкою;
  • Повернути ліворуч – поворот міток на 90 градусів проти годинникової стрілки.
• Параметри гістограми:
  • Нульові значення – чи показувати точки з нульовими значеннями;
  • Позиція – розташування знаків або зовні або всередині (для типів графіків Гістограми і Бульбашки).

Заповніть дану закладку як на малюнку нижче:

В результаті звіт матиме такий вигляд:

Додамо ще одну панель даних:

До існуючого графіка додамо ще одну панель, яка буде показувати кількість замовлень тих же категорій товарів по роках. Для цього в панель значень перетягніть міру Reseller Order Count, тип графіка виберіть Spline (Згладжена лінія), на інших закладках задайте наступні параметри:

В результаті ми отримаємо наступний графік:
