Точкова діаграма

Для того щоб створити Точкову діаграму клікніть на панелі інструментів на іконці Точкова діаграма:

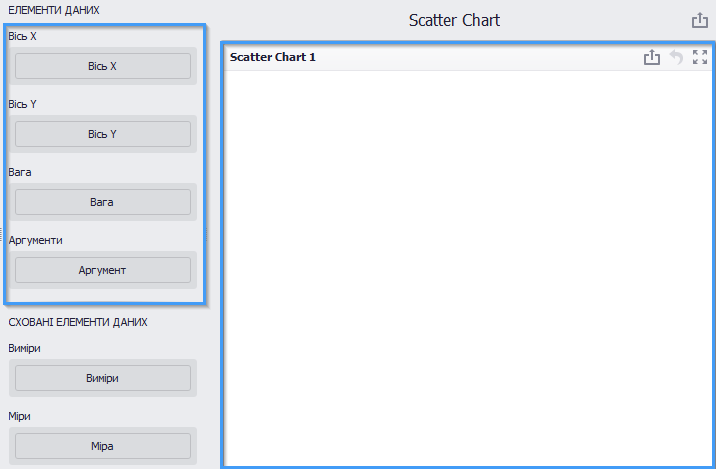

Перед вами з’явиться порожня точкова діаграма:

Діаграма містить наступні поля:

• Вісь Х – визначає те, значення якого показника будуть відкладатися по осі Х;
• Вісь Y – визначає те, значення якого показника будуть відкладатися по осі Y;
• Вага – відповідає за розміри колечок на діаграмі;
• Аргументи – елементи, які будуть відображатися кружечками на діаграмі.

Давайте побудуємо діаграму, яка відображатиме значення мір Sales Amount (сума продажів) і Gross Profit Margin (прибуток у відсотках) для категорій товарів, а розміру кружечка буде відповідати значення міри Gross Profit (загальний прибуток).

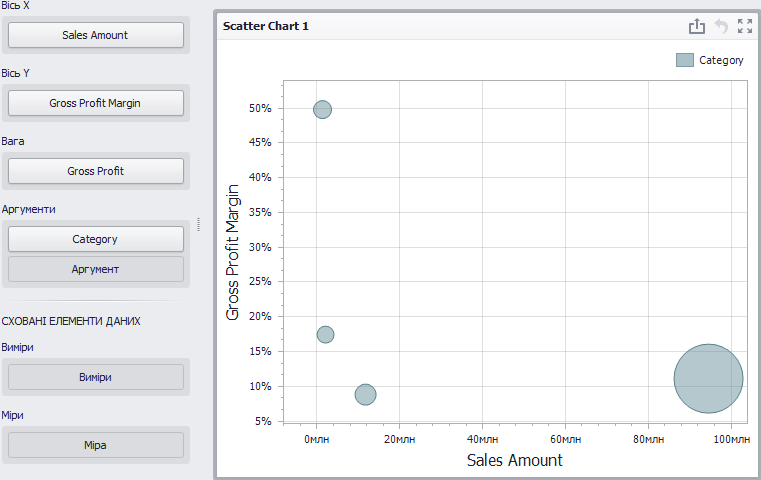

Для цього перетягніть показник Sales Amount на вісь Х, Gross Profit Margin – на вісь Y, Gross Profit – в поле Вага, а в аргумент киньте ієрархію Category:

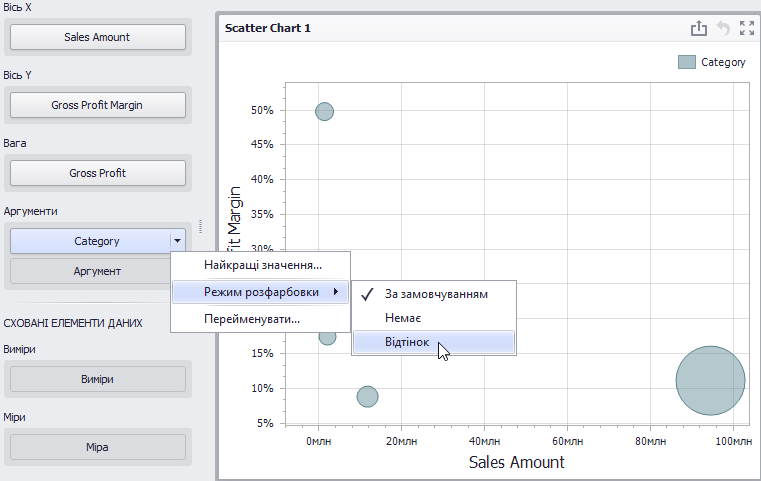

За замовчуванням точкова діаграма не містить розмальовки елементів. Для того щоб розфарбувати елементи необхідно в контекстному меню (натиснути правою кнопкою миші) для ієрархії Category у випадаючому списку вибрати пункт Відтінок:

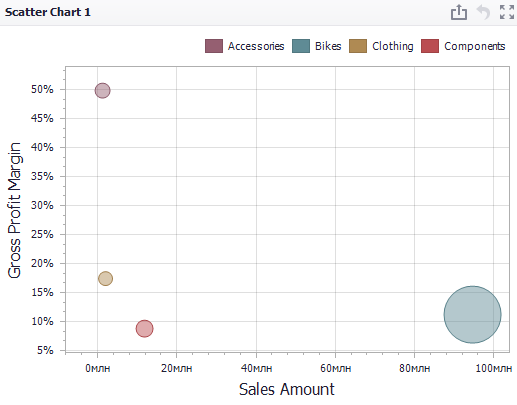

В результаті діаграма буде мати наступний вигляд:

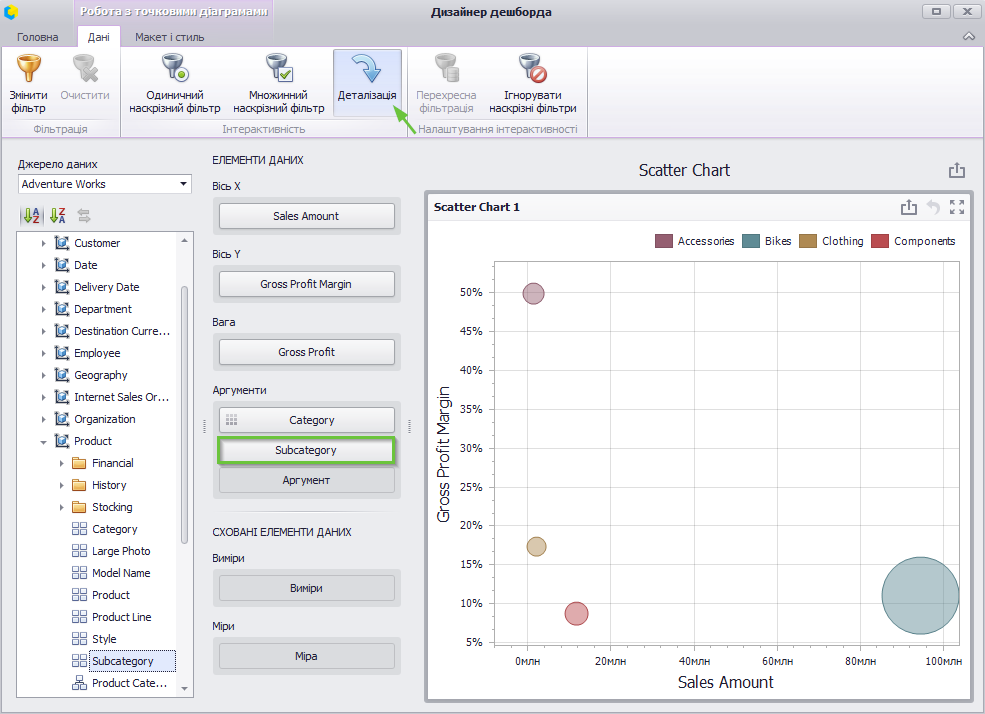

Давайте дізнаємося, які підкатегорії товарів категорії Bikes дали такий високий прибуток. Для цього на закладці Дані включимо Деталізація і кинемо в поле аргумент ієрархію Subcategory:

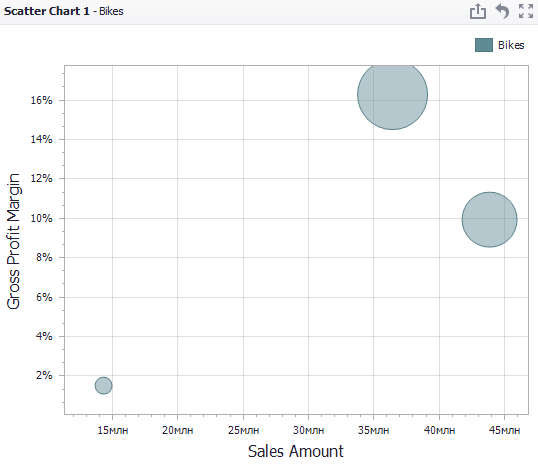

Клікнувши на категорії товаром Bikes, ми побачимо кількість підкатегорій товарів, які в неї входять, і відповідні значення мір для них:

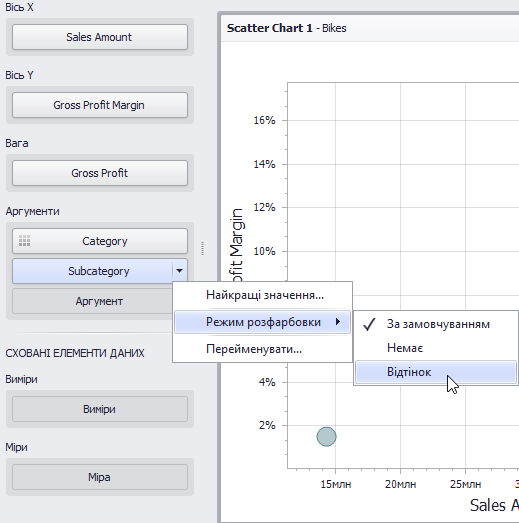

Давайте і для підкатегорій включимо Відтінок:

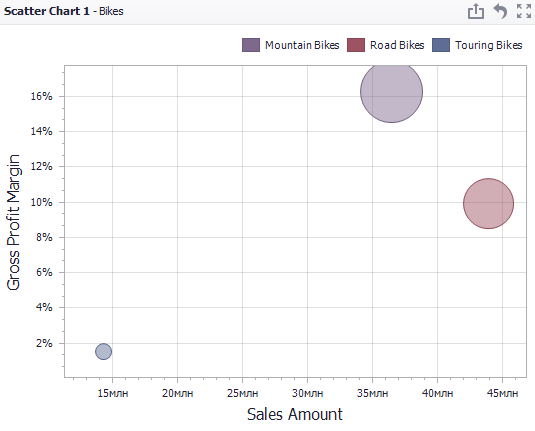

Після цього діаграма повернеться до первісного вигляду. Але клікнувши повторно на категорії товарів Bikes, ми будемо мати діаграму такого вигляду:

Для того щоб повернутися на рівень вище, необхідно клікнути на значок в кутку вікна.
