Построение циферблатов

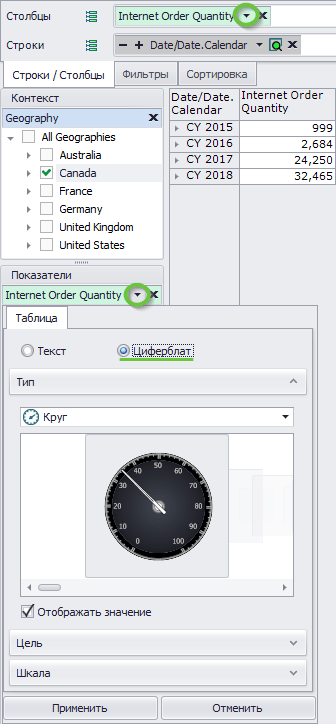

Для того чтобы создать циферблат, надо нажать на нужной мере и выбрать вид отображения данных в виде циферблата:

Существуют следующие типы циферблатов:

Поле Цель – это поле, в котором указывается мера, относительно которой будет происходить анализ. Изначально оно пустое, и если не выбрать меру на этом этапе, то в таком случае анализ происходит относительно Факта (в нашем случае это мера Internet Order Quantity).

Выберем в поле Цель меру Reseller Order Quantity:

Следующим шагом будет выбор самого предмета анализа:

Далее в выпадающем списке необходимо выбрать условие отрисовки метки:

и указать значение Х:

По умолчанию BAT Desktop предлагает свою шкалу, но пользователь всегда может переопределить значения минимума и максимума либо использовать опцию «Автошкала для циферблатов»:

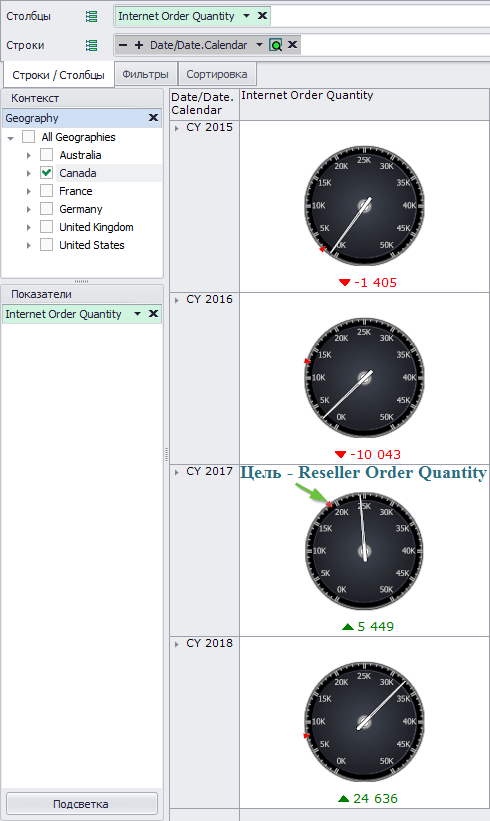

В результате выбранных параметров, мы получим следующую визуализацию, где иголка на циферблате отображает меру-факт (в нашем случае Internet Order Quantity), в центре циферблата стоит метка с указанной величиной разницы между фактом и целью:

Как видно на рисунке, цель в 2015 и 2016 годах не была достигнута.

Еще один вид циферблатов – светофор. Рассмотрим его на примере отчета:

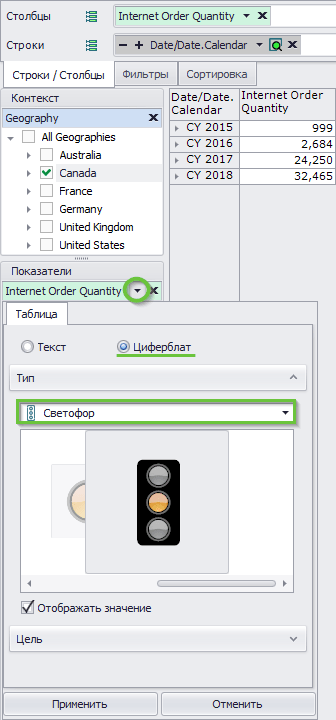

В списке циферблатов остановим свой выбор на светофоре:

Предлагается на выбор два вида визуализации. В этом типе циферблата параметры, аналогичны предыдущим: так же выбираем Цель и предмет анализа. Для светофоров необходимо указать диапазон данных, которым будет соответствовать свой цвет светофора.

Давайте на циферблате отобразим процент разницы между фактом (Internet Order Quantity) и целью (Reseller Order Quantity). При этом отрицательные значения % разницы на циферблате будут отображаться красным цветом, значения в диапазоне от 0% до 90% желтым, а все значение % разницы выше 90% — зеленым. Для этого выставим следующие параметры:

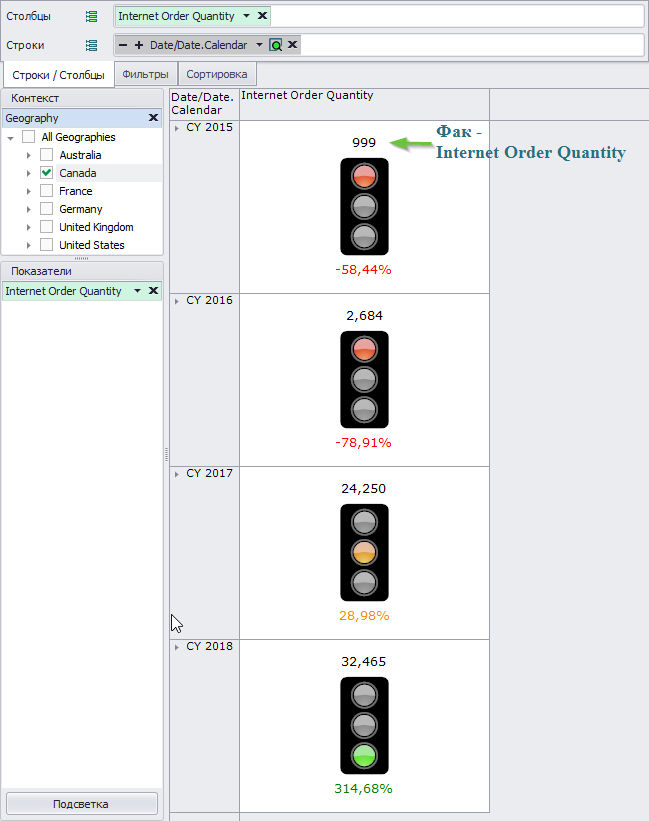

В результате мы получим следующий вид отчета:

При необходимости значения вычисляемой величины можно не отображать:

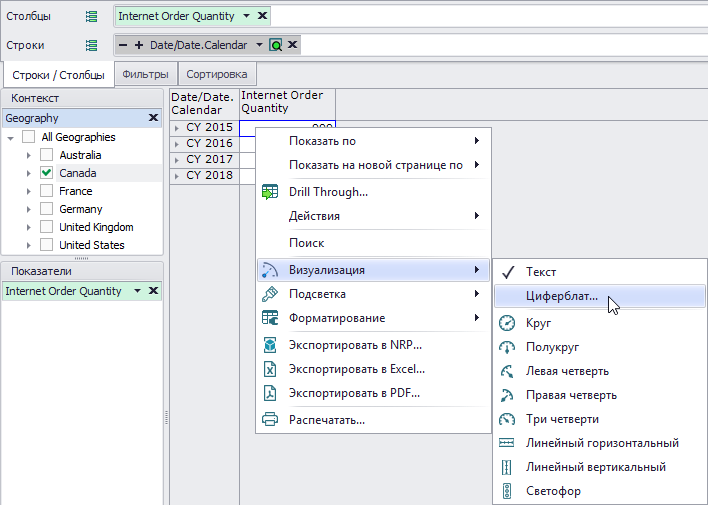

Циферблаты можно строить еще двумя способами. Это контекстное меню и панель инструментов. В случае контекстного меню, предлагается выбрать вид визуализации:

где можно сразу выбрать тип циферблата (круг, полукруг  и т.д.).

Для построения циферблата, используя панель инструментов, необходимо в пункте меню Таблица выбрать подпункт Визуализация:

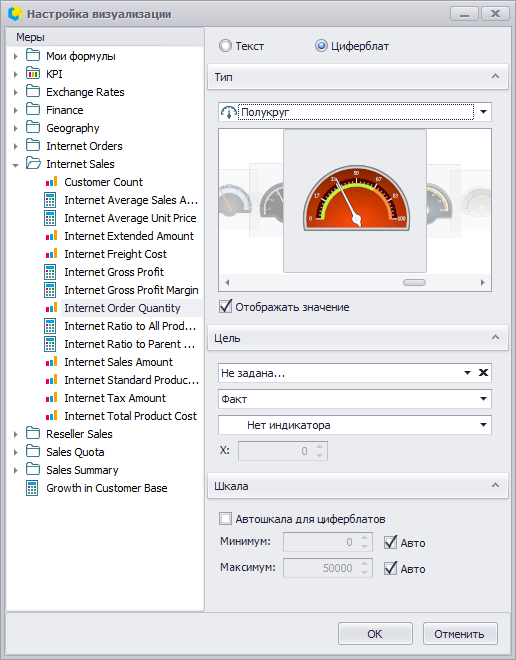

В появившемся окне Настройка визуализации:

Необходимо выбрать меру-факт, и только после этого, в появившемся окне справа, указать тип циферблата, цель и прочие параметры:
